全剖视图的绘制

来源::未知 | 作者:足彩app哪个是正规的|手机版下载 | 本文已影响

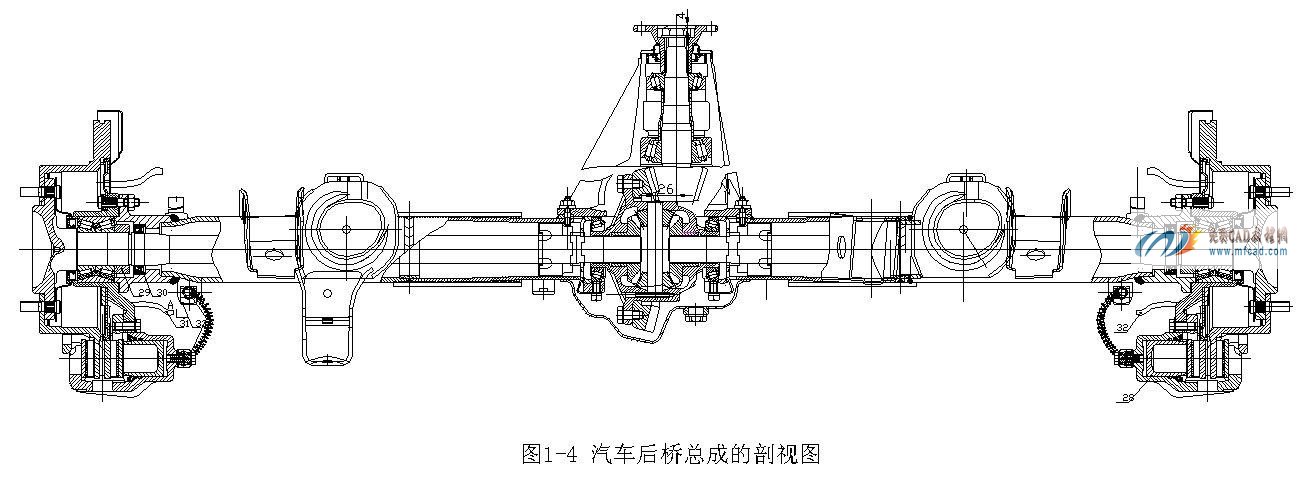

 用剖切面完全地剖开物体所得的剖视图视为全剖视图,如图1-4所示,全剖视图可用下列剖切方法获得。



1.单一剖切面剖切
当机件的外形较简单、内形较复杂而图形又不对称时,常采用这种剖视。外形简单而又对称的机件,为了使剖开后图形清晰、便于标注尺寸,也可以采用这种剖视。

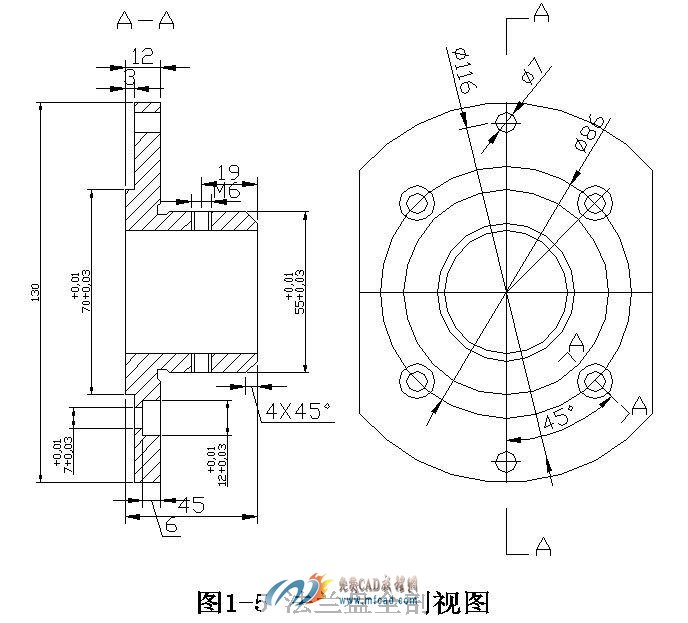

用单一剖切面剖切的全剖视图同样适用于表达某些机件倾斜部分的内形。当物体倾斜部分的内、外形在基本视图上均不能反映实形时可用以平行于倾斜部分、而垂直于某一基本投影面的平面剖切,然后再投射到与剖切面平行的辅助投影面上,就能得到它的实形了,如图1-5所示。



图中弯管倾斜部分的内、外形在基本视图上均不能反映实形。此时用一平行于倾斜部分而垂直于目视方向的平面A剖切,弯管倾斜部分在于剖切面A平行的辅助投影面内的投影-剖视图A-A反映它的实形。
画图时,剖视图最好按投射方向配置。在不知引起误解时,允许将图形旋转,但此时必须在视图上方标出旋转符号,如图1-5右图所示。
    2.几个平行的剖切平面剖切
     机件上结构不同的孔的轴线分布在相互平行的两个平面内。欲表达这些孔的形状,显然用单一剖切面剖切是不能实现的。此时,可采用一组相互平行的剖切平面一次将它们剖开。

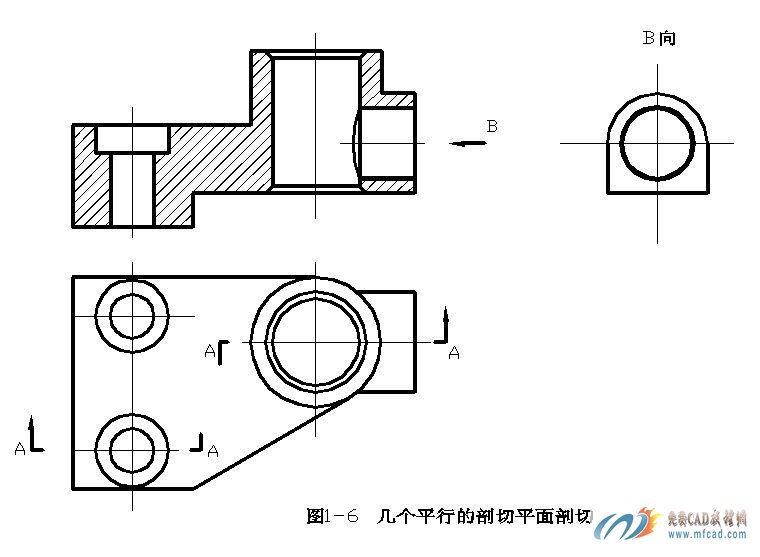

用两个平行于目视方向的剖切平面分别沿两组孔的轴线完全地剖开机件,并向目视面投射,得到图形如图1-6所示。



当机件内形的层次较多,用单一剖切面剖切不能同时显示出来时,可采用这种剖视。
    3.几个橡胶的剖切面剖切
机件上有三个形状、大小不同的孔和槽,它们分布在同轴的、不同直径的圆柱面上。如果想要同时表达它们的形状,显然用单一的剖切面或者几个平行的剖切平面剖切都是不能实现的。此时,可采用两个相交的剖切面分别沿不同的孔的轴线依次将它们剖开。

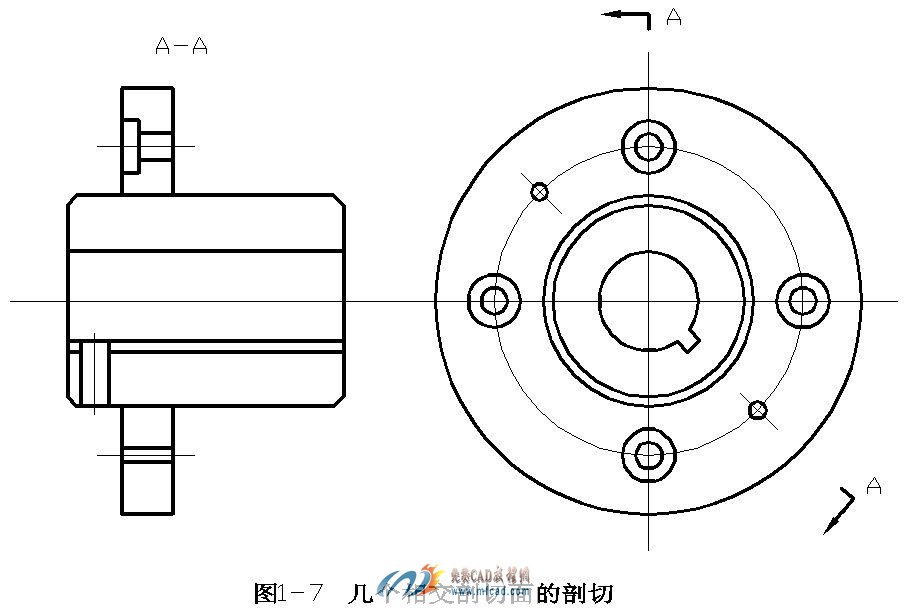

采用两个相交的剖切平面完全地剖开机件。其一通过轴孔和阶梯孔的轴线,它平行于目视平面:其二通过轴孔和小孔的轴线,它倾斜于目视平面。将被剖切面剖开的结构要素及有关部分旋转到与选定的投影面(目视面)平行的位置,然后再向目视平面进行投射,效果如图1-7所示。



从以上实例看出,这种剖视常用于盘类零件,例如凸缘盘、轴承压盘、手轮和带轮等,以表达孔、槽的形状和分布情况。也可用于具有一个回转中心的非回转面零件。
